ВВГЭнг(A)-LS 4x10-1
Описание
Описание:

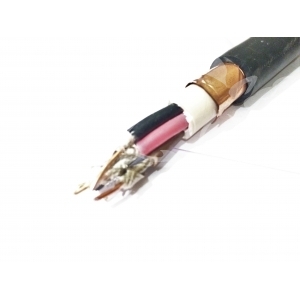

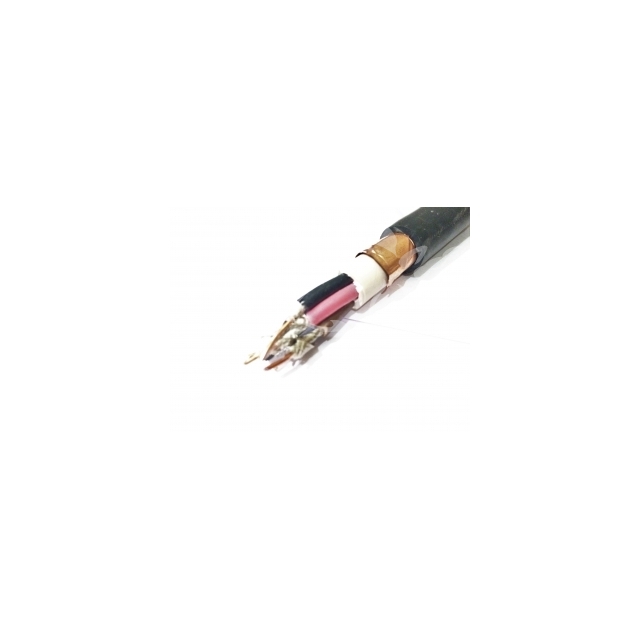

Силовой кабель с медными жилами, с изоляцией, внутренней и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, экранированный ВВГЭнг(A)-LS 4x10-1
используется для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 кВ, 1 кВ и 3 кВ номинальной частотой 50 Гц.Кабели предназначены для нужд народного хозяйства и используются на промышленных и энергетических объектах. Могут эксплуатироваться в системах атомных станций классов 2, 3 и 4 по классификатору ОПБ 88/97 (ПНАЭ Г-01-011), на номинальном напряжении - 1 кВ.
Вышеуказанный кабель силовой
содержит 4
жилы
сечением 10 мм2
.
Жилы изготовлены из высококачественного материала – медь,
класс гибкости жилы - 1 или 2 по ГОСТ 22483,
что дает возможность резюмировать стабильную производительность подключенного оборудования.
Отличительной показателем наименования кабеля (провода) являются следующие ТТХ:
изоляция жил - поливинилхлоридный пластикат пониженной пожароопасности, с низким дымо- и газовыделением, экран - медная лента или медные проволоки, оболочка - поливинилхлоридный пластикат пониженной пожароопасности, с низким дымо- и газовыделением.
Стоит сказать еще, что требуемая строительная длинна до 16 мм2 - 450 м; от 25 мм2 до 70 мм2 - 300 м; от 95 мм2 и выше - 200 м и срок службы 30 лет определены изготовителем.
Данный кабель должен эксплуатироваться в условиях УХЛ и В, категории размещения 5, в допустимых температурных диапазонах от -50 °С до 50 °С.
Способ прокладки этого кабеля (проода) ВВГЭнг(A)-LS 4x10-1: для групповой прокладки в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, в том числе на объектах использования атомной энергии, а также для использования в жилых и общественных зданиях, что не запрещает добиться результата по тех. условиям.
Обозначение категории пожарной безопасности учитывается установленными регламентами в необходимых диапазонах.
В зависимости от необходимой длины ВВГЭнг(A)-LS 4x10-1 осуществляется упаковка в наиболее способную обеспечить целестность тару для добротной отправки ж/д или автомобильным транспортом.
При перемещении, выборе кабельной тары и хранении необходимо учитывать, что кабель силовой ВВГЭнг(A)-LS 4x10-1
имеет расчётную массу - 708 кг/км,
максимальный наружный диаметр - 19.32 мм и минимальный радиус изгиба - 96,6 мм.
Вы можете купить кабель силовой ВВГЭнг(A)-LS 4x10-1 по ценам производителя.
Технические характеристики:
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
Э - Экран из медной ленты или медных проволок (в зависимости от конструкции кабеля)
нг - Не распространяющий горение при групповой прокладке
LS - С низким дымо- газовыделением
4 - Количество жил
10 - Сечение жил (мм
2)
1 - Номинальное напряжение (кВ)
708 - Расчетный вес одного километра (кг)
19.32 - Максимальный наружный диаметр (мм)
96,6 - Минимальный радиус изгиба (мм)
